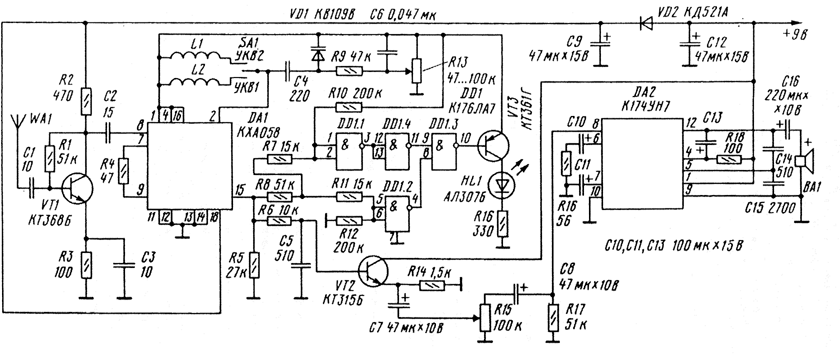

Приемник расчитан на прием УКВ радиостанций диапазона 65...74 и 88...
108 МГц, чувствительность 10 мкВ, диапазон звуковых частот 63... 10000 Гц,
максимальная мощность 2 Вт, потребляемый ток около 50 мА. Сигнал, принятой
антенны поступает на усилитель РЧ, выполненный на транзисторе VT1 и далее через
разделительный конденсатор С2 на вход микросхемы ХА 58. Цепь L1.L24, VD1, R9,
С6, R13 представляет собой классический вариант электронного узла настройки.
Диапазон приема выбирается переключателем SA1. Все необходимые преобразования
сигнала происходят внутри микросхемы ДА1. Продетектированный низкочастотный
сигнал с вывода 15 микросхемы поступает на эммитерный повторитель на
транзисторе VT2, а с его нагрузочного резистора R14 на вход микросхемы ДА2,
выполняющей функцию усилителя звуковой частоты. Громкость регулируется
резистором R15. Элементы R7, R8, R10, R11, R12, DD1, R16, VT3, HL1 образуют
узел индикатора точной настройки на радиостанцию. При отсутствии несущей
частоты индикатор может хаотично мигать, при наличии несущей частоты индикатор
светится. Варикапы приемника могут быть заменены на КВ109В, КВ109Г. В
безкаркасных катушках L1, L2 содержится соответственно 3 и 7 витков провода ПЭЛ
0,8. Конденсаторы С4, С15 припаянны сверху микросхемы ДА2
