Приемник диапазона 28-29Мгц на микросхеме серии К174
Чувствительность приемника при отношении сигнал\шум
12 дб - около 1 мкВ/м. Селективность по соседнему каналу - 32 дб, по
зеркальному каналу - 26 дб. Мощность УНЧ - 100 мВт. Напряжение питания от 4 до

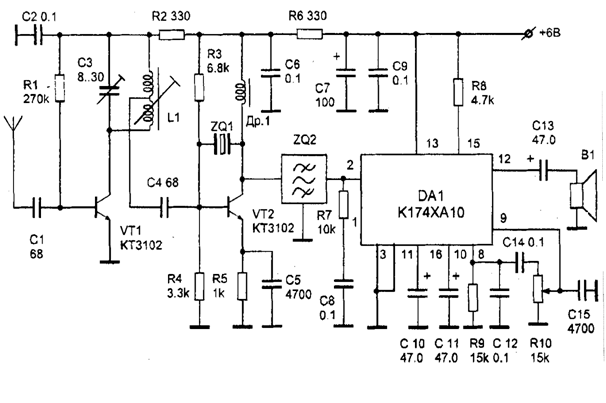

9 В. Сигнал с антенны поступает на базу транзистора VT1, который выполняет роль
резонансного усилителя высокой частоты. Контур L1 СЗ определяет селективность
приемника по зеркальному каналу. Усиленный сигнал поступает на вход
преобразователя частоты, выполненного на транзисторе VT2 по схеме с совмещенным
гетеродином, частота которого стабилизирована кварцем ZQ1 .С выхода
преобразователя сигнал ПЧ поступает на фильтр ZQ2, а затем на вход УПЧ
микросхемы DA1. Выходной каскад УПЧ выполнен по нестандартной схеме, роль
нагрузки выполняет резистор R8. Это немного ухудшает качество детектирования,
но значительно упрощает схему. С выхода детектора напряжение звуковой частоты
поступает на регулятор громкости и с него на вход УНЧ микросхемы. Катушка L1
намотана на ферритовом стержне длиной 14мм диаметром 2,8 мм и содержит 16 витков провода ПЭВ 0,23 мм с
отводом от 11 витка, считая снизу по схеме. Дроссель Др1 намотан на таком же
стержне и содержит 150 витков провода ПЭВ 0,1 мм.Настройку начинают с установки коллекторных токов транзисторов VT1 и
VT2, равными соответственно 0,7 и 2 мА , подбирая сопротивления резисторов R1 и
R3. резистор R8 подбирают по минимуму искажений при минимальном уровне шумов на
выходе УНЧ. Контур L1 СЗ настраивается на середину принимаемого диапазона. Для
улучшения входных параметров схему приемника можно модернизировать, применив
еще одну специализированную микросхему -К174ПС1. Она выполняет функции
смесителя и гетеродина. Высокочастотная часть схемы заменяется на схему,
приведенную ниже. Катушка L1 в этом случае выполняется без отвода, а транзистор
VT3 выполняет роль согласующего элемента.
