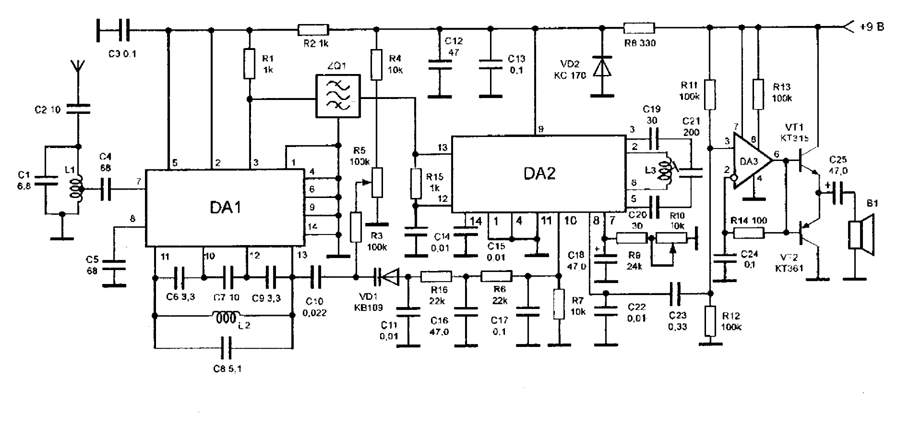

Приемник предназначен для приема станций, работающих в диапазоне 64...108 МГц с частотной модуляцией. Чувствительность приемника при соотношении сигнал / шум 30 дБ - не хуже 70 мкВ/м. Избирательность по соседнему каналу -18 дБ. Питается приемник от источника питания напряжением 9 В. Сигнал с антенны через конденсатор С2 поступает на входной контур L1, С1, настроенный на середину диапазона. Выделенная этим контуром полоса частот поступает на преобразователь частот, выполненный на микросхеме 'A1 типа К174ПС1. На этой же микросхеме выполнен и гетеродин приемника. Частота гетеродина определяется параметрами контура L2, C6, C8, C9, C10, VD1, C11. При настройке на станцию постоянное напряжение, снимаемое с движка подстроечного резистора R5, воздействует на катод варикапа VD1 и изменяет его емкость и, следовательно, частоту гетеродина. Напряжение АПЧГ поступает с микросхемы DA2 на анод этого варикапа. Напряжение ПЧ частотой 6,5 МГц выделяется на нагрузке преобразователя частоты резисторе R1 и через пьезокерамический фильтр ZQ1 поступает на вход микросхемы DA2 типа К174УРЗ. Последняя содержит УПЧ, усилитель-

ограничитель, фазоинвертор и частотный детектор, предварительный УЗЧ с электронной регулировкой громкости. В фазоинверторе детектора работает колебательный контур L3, С21. На резисторе R7 выделяется напряжение АПЧГ, которое поступает на варикап VD1 через цепь R16, С16, R6. С детектора сигнал поступает на вход предварительного УЗЧ. Регулировка громкости осуществляется изменением сопротивления резистора R10. С выхода предварительного усилителя сигнал НЧ поступает на усилитель мощности , выполненный на операционном усилителе - микросхеме DA3 типа КР1407УД2 и двух транзисторах VT1, VT2, включенных по схеме эмиттерных повторителей.
